QBY氣動隔膜泵

當前位置：首頁 > QBY氣動隔膜泵

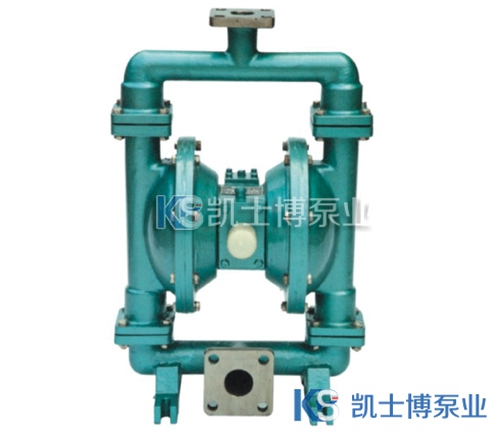

QBY氣動隔膜泵

以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍 : 10-100(mm)
流量范圍 : 0-30(m3/h)
揚程范圍 : 0-40(m)
優勢：
品牌知名度高、質量可靠、終身維護
常規產品現貨供應
訂做產品交貨及時

產品概述

性能參數

結構圖紙

安裝尺寸

型號定義

性能圖譜

注意事項

成功案列

隔膜泵產品概述

本單位生產的QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。

隔膜泵技術參數
流量：0-30m3/h；
揚程：0-40m；
口徑：10-100mm；
溫度：-15-+120℃；
壓力：0.1-0.7MPa；
自吸高度：5m。

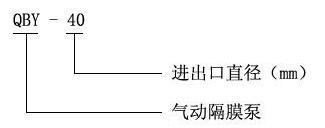

型號定義

使用注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

本數據僅供參考。

型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm2)	最大供氣消耗量 (m3/min)	材料
型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm2)	最大供氣消耗量 (m3/min)	鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～40	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～40	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～40	6	5	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～40	6	5	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～40	6	5	8	7	0.9	★	★	★	/
QBY-65	0～16	0～40	6	5	8	7	0.9	★	★	★	/
QBY-80	0～24	0～40	6	5	10	7	1.5	★	★	★	/
QBY-100	0～30	0～40	6	5	10	7	1.5	★	★	★	/

性能簡介
QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等瑜送機械的許多優點。
1、不需灌引水，吸程高達7M，揚程達50M，出口壓力≥6kgf/cm2。
2、流動寬蔽，通過性能好，允許通過最大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。3、揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/cm2之間)。
4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。
所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。5、不必用電，在易燃、易爆場所使用安全可靠。
6、可以浸沒在介質中工作。
7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自
動啟動運行。
8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閱，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。9、可輸送較粘的液體。(粘度在1萬厘泊以下）
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

幾種隔膜材料特性

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

本數據僅供參考。
將液體從A容器抽送到B容器可用此法。

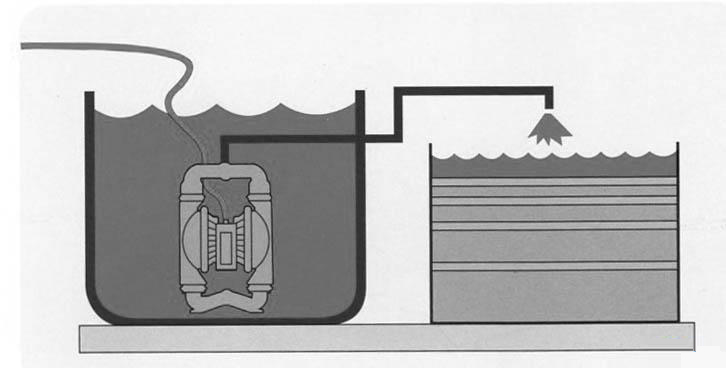

將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出。

高粘稠液體可采用此種方法將液位提高，使液料容易抽出。

QBY系列氣動隔膜泵（安裝尺寸）

型號	A	B	C	D	E	H1	H2	H3	G	絲扣	備注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	鑄鐵、不銹鋼、鋁合金

型號	A	B	C	D	E	H1	H	絲扣	備注
QBY-10	160	0	200	160	10	40	260	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	11/2”

型號	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	進氣口外徑	備注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	鑄鐵、不銹鋼、鋁合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
